【文章来源：天天财富】
中信建投研报认为，随着正交背板需求、Cowop 工艺升级，未来 PCB将更加类似于半导体，价值量将稳步提升。其次，亚马逊、META、谷歌等自研芯片设计能力弱于英伟达，因此对 PCB 等材料要求更高，价值量更有弹性。随着短距离数据传输要求不断提高，PCB 持续升级，并带动产业链上游升级，覆铜板从 M6/M7 升级到 M8/M9。伴随国内 PCB 公司在全球份额持续提升，并带动上游产业链国产化，从覆铜板出发，并带动上游高端树脂、玻纤布、铜箔等国内份额进一步提升。
全文如下
国内 PCB 公司全球份额持续提升，带动上游产业链国产化
随着正交背板需求、Cowop 工艺升级，未来 PCB 将更加类似于半导体，价值量将稳步提升。其次，亚马逊、META、谷歌等自研芯片设计能力弱于英伟达，因此对 PCB 等材料要求更高，价值量更有弹性。随着短距离数据传输要求不断提高，PCB 持续升级，并带动产业链上游升级，覆铜板从 M6/M7 升级到 M8/M9。伴随国内 PCB 公司在全球份额持续提升，并带动上游产业链国产化，从覆铜板出发，并带动上游高端树脂、玻纤布、铜箔等国内份额进一步提升。

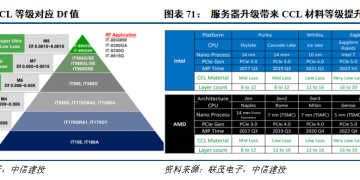

服务器平台持续升级带来 CCL 材料等级提升及 PCB 层数增加。根据 Prismark 数据，PCIe3.0 总线标准下，信号传输速率为 8Gbps，服务器主板 PCB 为 8-12 层，相对应的 CCL 材料 Df 值在 0.014-0.02 之间，属于中损耗等级；PCIe4.0 总线 16Gbps 的传输速率，PCB 层数需要提高到 12-16 层，CCL 材料 Df 值在 0.008-0.014 之间，属于低损耗等级；当总线标准提升至 PCIe5.0，数据传输速率达到 36Gbps，PCB 层数需要达到 16 层以上，CCL 材料 Df 值降至 0.004-0.008 区间，属于超低损耗材等级。2024 年 BrichStream 平台开始逐渐渗透，尽管 PCIe 标准认为 5.0（AMD 平台对应 Zen5），但 CCL 材料等级已经逐渐向 UltraLowLoss 升级，PCB 板层数提升至 18-22 层。
AI 服务器 PCB 层数及 CCL 等级显著高于传统服务器，且新增 GPU 板组。由于 AI 服务器架构相对更复杂、性能要求更高，单台服务器中 PCB 价值量较传统普通服务器会有明显的提升。PCB 价值量增加点来自于：

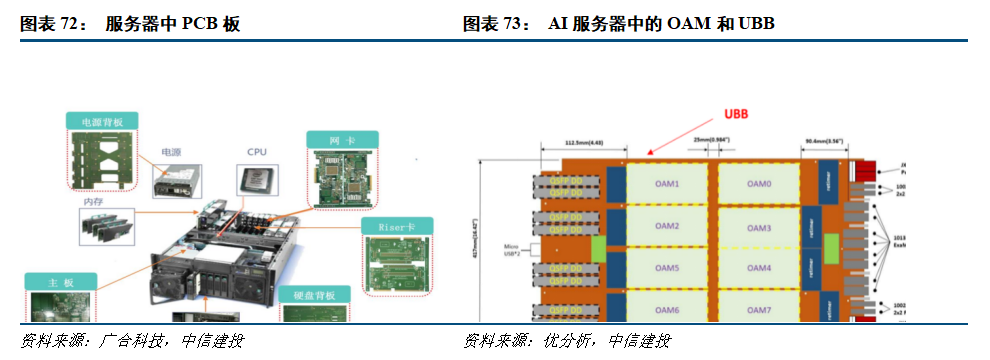

（1） 新增 UBB 母板。AI 服务器最大的差异在于在传统 CPU 的基础上增加 GPU 模块来支持计算功能，因此从过往的 1 块主板 （CPU 母板） 为主变为 2 块主板 （CPU 母和 GPU 母版）。UBB 主板是搭载 GPU 加速卡的平台，与 GPU 加速模块 （SXM/OAM 模块） 直接相连，为 GPU 加速模块提供高效的数据传输与交换通道，同时具备一定的数据管理功能，通常具有高性能、高稳定性和高可拓展性等特点。
（2）OAM 加速卡增加 HDI 需求。在 AI 服务器中，为了增加 GPU 互连的通道数和传输速率，其硬件方案集成度都相对以往 CPU 更高，对应的 PCB 转向 HDI。英伟达 A100、H100、GH200、B100 产品的加速卡均采用 HDI 工艺制造，在 NVL72 的机架架构中，Switch Tray 也有可能采取 HDI 工艺。
北美 PCB 账面与账单比率连续 8 个季度维持在 1 以上。账面与账单比率是通过将过去三个月预订的订单价值除以调查样本中同期公司的销售额计算得到的，账面与账单比率超过 1.00 的比率表明当前的需求领先于供应，这是未来 3-12 个月销售增长的积极指标，2024 年 9 月至 2025 年 4 月，北美 PCB 在账面与账单比例分别为 1.08、1.25、1.15、1.19、1.24、1.33、1.24、1.21，目前已连续 8 个月维持在 1 以上。

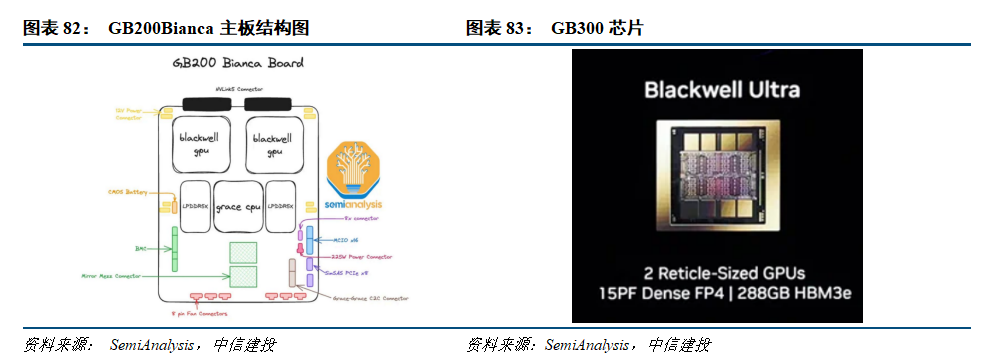

GB200 PCB 设计材料全面升级。GB200 NVL72 核心是采用 superchip 设计的 Bianca 主板，一个系统内共 18 个 Compute Tray、9 个 Switch Tray 和 36 个 superchip。单个 Compute Tray 内有两个 superchip，每片 superchip 有 1 颗 CPU 和 2 颗 GPU，取消了 UBB 板和单独 CPU 主板。相比 H100，NVL72 的 CPU 和 GPU 都在同一块 superchip 板上，因此不再需要用以承载单颗 GPU 的 OAM 加速卡和 CPU 主板。Switchtray 承担 GPU 的互联功能，因此不再需要 UBB 板。即 NVL72 取消原来的 UBB，使用 Switchtray 进行 GPU 互联。
芯片封装技术升级带动 SLP 需求提升。CoWoS 是台积电开发的一种先进封装技术，属于 2.5D IC 封装范畴，它是通过将多个裸芯片 （如 GPU、HBM、ASIC 等） 直接封装到一块中介层 （Interposer） 上，然后再将中介层连同芯片一起封装到底部基板上，再将基板焊接在 PCB 上。CoPoS（Chip-on-Panel-on-Substrate） 用大型矩形面板替换晶圆级封装，相对 CoWoS 的优势在于更低的单位面积成本。

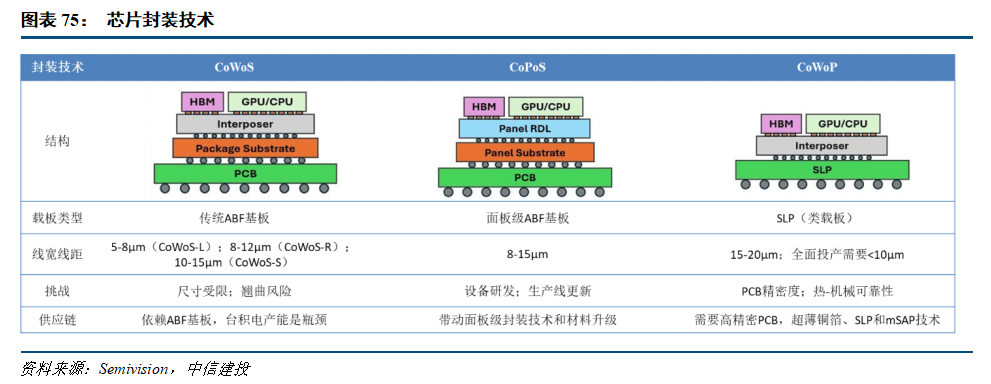

CoWoP（Chip-on-Wafer-on-PCB） 和 CoWoS 最大的差异在于取消封装基板，中介层和芯片直接封装在 SLP（Substrate-Like PCB） 上。SLP 是使用改良半加成法 （mSAP） 的 Any-Layer HDI，mSAP 介于减成法和半加成法之间，主要是针对前者线路精密度不足与后者工艺复杂的问题改良。CoWoP 带来更高的信号完整性、电源完整性和散热能力，同时降低封装基板带来的成本。

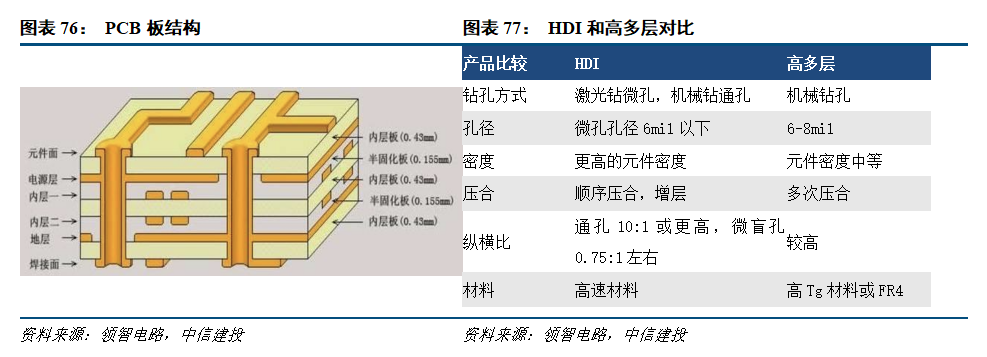

高多层承载服务器主板升级，压合与通孔工艺成核心壁垒。高多层板 （High Layer Count PCB） 即层数较高的多层板，Prismark 将 18 层及以上的多层板定义为高多层板。高多层电路板通常由内部的导电层和外部的终端层组成，中间通过绝缘层隔开，通过在内部导电层上布线，可以实现更高的线路密度和更复杂的电路结构。引入高多层板可以实现更多的线路和互联通孔，以满足高速率、大带宽、高计算密度需求，主要用于户外基站、数据存储和数据中心等大空间设备。高多层往往需要更好的介电性能、更高的机械强度和热稳定性。目前高多层的核心壁垒在于压合时板材翘曲与层间分层控制、层间对位精度与高纵横比孔的结构可靠性，它们决定了良率、机械可靠性与信号完整性的基本上限，是量产高层板型的关键工艺门槛。
HDI 板向更高阶进化，良率与成本控制成胜负手。HDI（High Density Interconnector） 是生产印刷电路板的一种技术。使用激光钻微盲/埋孔技术实现线路和元件高密度集成的电路板即 HDI PCB，也称高密度互联板。HDI 板的阶数即增层的次数，可以任意层相互联通的 HDI 即 Any-Layer HDI。引入 HDI 的目的是缩短线宽线距，减小孔径，从而满足小型化、高集成度的应用场景，此特性对消费电子等领域的紧凑设计、高速通信领域的损耗减小至关重要。根据产业链经验，HDI 是将孔径缩小到 6mil 以下的必由之路。目前 HDI 板的核心壁垒在于激光钻孔、微孔填铜和阶数堆叠的良率控制。激光钻孔强调孔位精确和孔壁光滑，填铜过程中可能出现气泡和微孔顶部不平整等问题；增层的过程中则存在微孔错位、分层和板材翘曲等挑战。

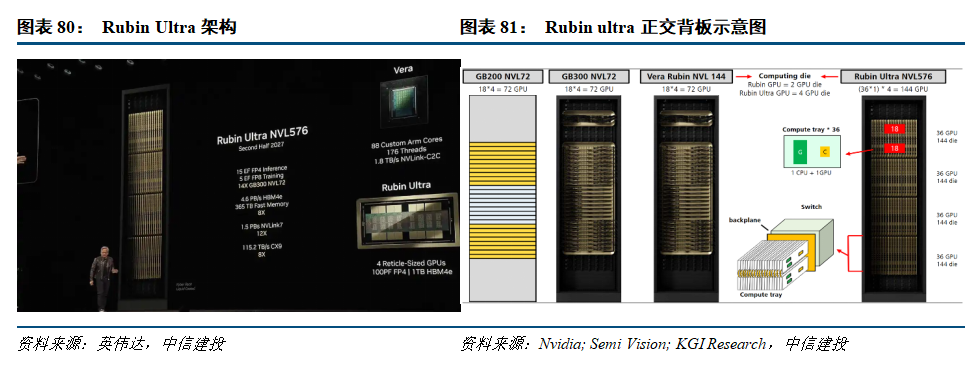

英伟达 RubinUltra 将采用正交背板替代传统铜缆，是支撑其超高算力与高速传输的核心硬件架构之一。该背板采用三块 26 层 PCB 或四块 26 层 PCB 压合而成，搭配 M9 树脂基材、HVLP4 铜箔与 Q 布 （石英纤维布） 的高端材料组合，通过计算板与交换板垂直相交的连接方式，直接实现业务板卡与交换网板的对接，取代了传统机柜的铜缆连接方案。其独特结构让板卡间走线距离大幅缩短至接近零，无需依赖背板额外走线。采用正交背板方案，一方面能提升传输性能，显著降低信号衰减与串扰；另外一方面，精简的连接路径减少能耗损耗，能效与稳定性更优。

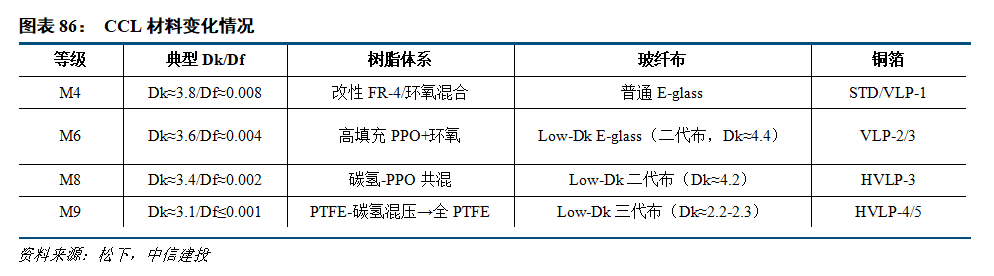

PCB 材料方面：相比 H100 的 CPU 主板、OAM 和 UBB 所用到的 M6/M7 级 CCL，GB200 NVL72 的 superchip 材料将升级为更高等级 （M7+） 的 CCL，损耗降低，同时信号传输速率更高、布线密度更大、散热效果更好的 HDI，以满足 GPU 大幅度提升的 AI 计算性能要求。
下一代 Rubin 将开始使用 M9 系列 PCB 材料。M9 材料主要用于 Rubin 服务器的计算卡、正交背板、与交换网板等核心部件。M9 具备超低介电损耗 （Df），采用碳氢树脂体系，Df≤0.001，可将 1.6T 光模块信号损耗降低 30% 以上，显著减少信号衰减与串扰。搭配石英布 （Q 布，CTE=5ppm/℃），热变形小；树脂 Tg＞280℃，在 200W/cm²高功率密度下仍能保持 PCB 平整度，避免高温翘曲与焊点失效。采用 HVLP4 低粗糙度铜箔 （Rz＜0.2μm）+球形二氧化硅填料，层间结合力达 1.2N/mm（传统 PCB 的 2.4 倍），抗分层与抗剥离能力强，确保高密度多层板长期可靠运行。

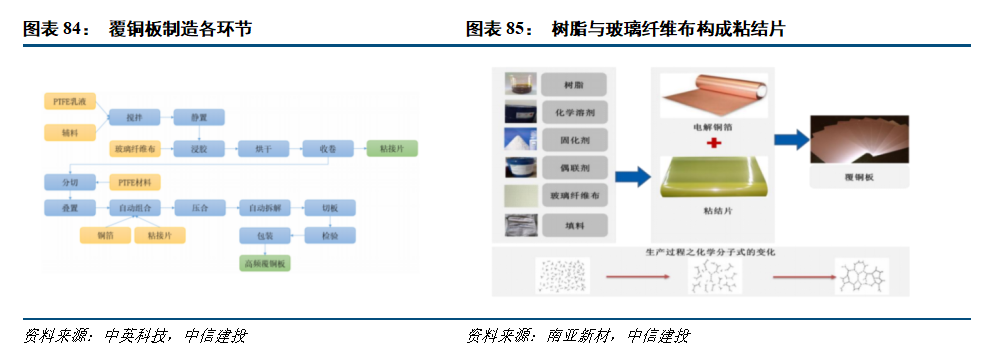

覆铜板 （CCL） 是 PCB 的基础材料，也是决定 PCB 性能的关键。覆铜板主要由铜箔、增强材料 （玻纤布）、树脂等组成，覆铜板是将增强材料浸以树脂粘结剂，在一面或双面覆以铜箔，最后经热压而成板状材料。覆铜板的性能指标大致可以从物理性能、化学性能、电性能、环境性能等进行区分。覆铜板材料本身在电场作用下存在一定的能量耗散，会造成信息传输过程中的信号损失，不利于信息的高速传输。其中，最为关心的是电性能中的 Dk 与 Df（介电常数和介质损耗因子）。
展望未来，PCB 将聚焦于高频高速化、高密度化、集成化方向发展。高频高速化：随着数据速率从 112Gbps 向 224Gbps 甚至更高迈进，对 PCB 材料的介电性能、铜箔的粗糙度以及电路设计的精准度提出了严苛挑战；高频高速化：电子产品的小型化、多功能化趋势，推动 PCB 向更细的线宽线距、更小的孔径和更高的层数发展。任意层互连 （Anylayer HDI）、埋入式无源/有源元件等技术将更加普及；集成化：先进的封装技术如系统级封装 （SiP）、扇出型晶圆级封装 （FOWLP） 等，需要更高精度的类 IC 基板，对 PCB 集成化提出更高要求。PCB 覆铜板按照 PCB 技术进步而不断演化，以松下 Megtron 系列为行业参照，当前 CCL 已经从 M4/M6 进展到 M8 系列，未来将进一步演进到 M9 系列。

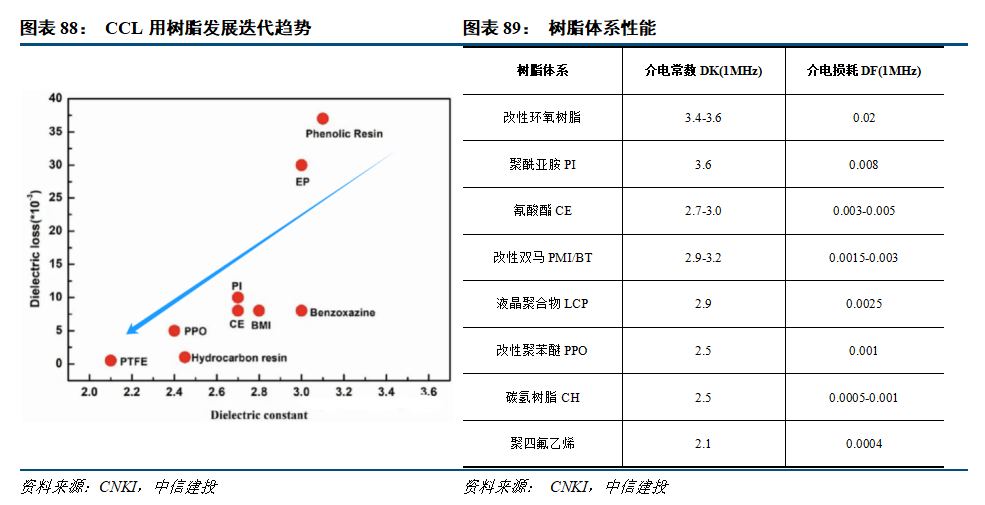

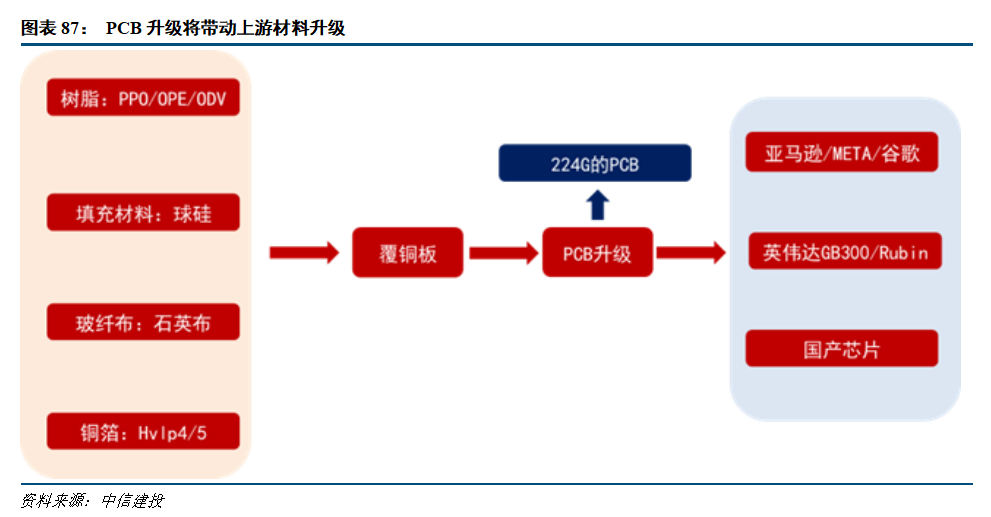

为满足覆铜板的升级对 Dk/Df 的要求，覆铜板主要原材料树脂、玻纤布、铜箔等也同步进行提升。树脂体系从传统的环氧树脂/FR-4 体系走向 PPO/OPE，以及未来的碳氢树脂；玻璃布从传统 E-glass 玻纤布升级成使用具有更低介电常数和损耗的玻璃纱；铜箔已经从标准反转处理箔 （RTF） 发展到低轮廓 （LP）、极低轮廓 （VLP） 和超低轮廓 （HVLP） 铜箔，铜箔的表面粗糙度 （Rz） 已从几微米降低到 1 微米以下。
1） 树脂：高速覆铜板对电性能要求更严苛，PPO、碳氢等树脂材料受到关注。随着 AI 服务器、CPU 服务器 PCIe、交换机、光模块持续升级，对上游 CCL 及其树脂材料要求也相应升级。从 Df 介电损耗指标出发：在 M6、M7、M7N 级 CCL 领域，PPO、PI 等树脂、改性 BMI 的 Df 值满足要求；在 M8 级 CCL 领域，PPO 等树脂的 Df 值满足要求；在 M9 级及以上 CCL 领域，Df 值要求在 0.001 以内，树脂材料或向碳氢、PTFE 体系迭代。但另一方面，碳氢树脂、PTFE 树脂面临粘结性差、加工难度大等问题，运用在覆铜板领域有局限性，有待工艺进一步优化。
PPO 电化学性能优异，改性后成为高速 CCL 理想材料。聚苯醚简称 PPO，是一种耐高温的热塑性树脂；由 2，6-二甲基苯酚聚合得到，相对分子量为 2.5～3 万，并于 1965 年实现了工业化生产。改性前的聚苯醚优点是：具备突出的耐热、力学性能、电气绝缘性能等。缺点是熔融温度高，熔融粘度大，加工困难，浸透性差，不耐某些有机溶剂，不能满足覆铜板的要求。因此为了将 PPO 提升加工性等性能以用于覆铜板领域，必须将其改性为热固性树脂。
高端电子树脂格局集中，国产替代势在必行。覆铜板生产以大陆为主，国产上游材料供应链迎来机遇：2020 年中国大陆地区覆铜板产量 （含台资、日资） 已占全球的 76.9%，在高速 CCL 需求快速增长下，国产 PPO 供应链迎来战略性机遇。行业格局集中：尽管有部分厂商布局低分子量 PPO，但实际批量出货的厂商仅有少数几家，其中以 SABIC、圣泉集团为代表。另外圣泉集团、东材科技、世名科技等国产厂商也在加速布局下一代碳氢树脂。
2） 玻纤布：电子布在 CCL 中起增强作用，由电子级玻璃纤维织造而成。电子纱是玻璃纤维中的高端产品，被广泛应用于各类电子产品。玻璃纤维具有耐腐蚀、耐高温、吸湿性小、强度高、质量轻、电绝缘和阻燃等优良性能，被广泛运用于消费电子、工业、通信、航天航空等领域，电子级玻璃纤维纱，业界通称 「电子纱」，是玻璃纤维纱中的高端产品，单丝直径不超过 9 微米，具备优异的耐热性、耐化学性、电气及力学性能。电子纱是制造电子级玻璃纤维布的主要原材料，被广泛用于各类电子产品中。

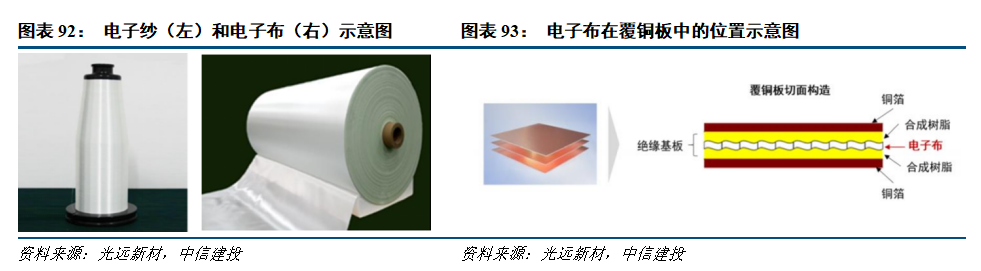

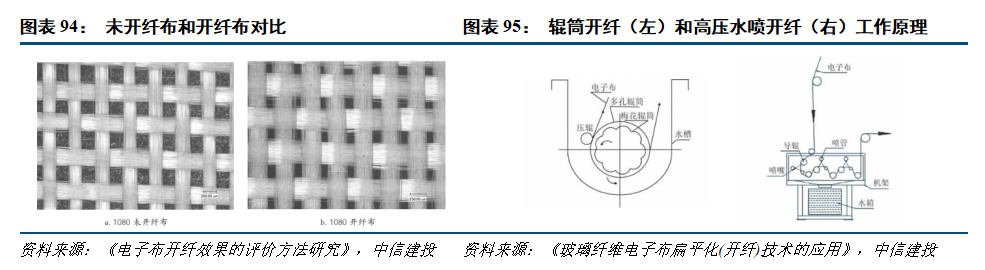

电子布由电子纱制造而成，在 CCL 中起增强作用。电子级玻璃纤维布由电子级玻璃纤维纱织造而成，可提供双向 （或多向） 增强效果，属于重要的基础性材料，业界通称 「电子布」。电子布具有高强度、高耐热性、耐化性佳、耐燃性佳、电气特性佳及尺寸安定性佳等优点，起绝缘、增强、抗胀缩、支撑等作用，使印刷电路板具备优异的电气特性及机械强度等性能。电子布作为基材在覆铜板行业的大规模应用，解决了 PCB 容易短路、断路等问题，目前 70% 以上的 CCL 采用电子布作为基材。
高频 PCB 需要 LowDk 玻纤布，提高 SiO2 或 B2O3 质量分数为有效制备手段。AI 等行业发展牵引高频 PCB 需求，降低玻纤布的 Dk 值能有效满足前述需求。人工智能等行业的迅速发展对电子级玻璃纤维提出了更高的要求，为了减少信号传输的滞后和强度的衰减，要求电子级玻璃纤维在高频下具有更低的介电常数 （5 左右） 和介电损耗 （＜10-3）。目前应用最广泛的传统 E-玻纤的 Dk 值一般在 6.6 左右，明显高于一般树脂基材 （2.0-4.0 左右），无法满足高频 PCB 的要求，所以降低玻纤的介电常数尤为重要。为了满足高频 PCB 对玻纤低介电常数的需求，玻纤企业开发了低介电 （LowDk） 玻璃纤维。
提高 SiO2 或 B2O3 的质量分数是制备 LowDk 玻纤的有效手段，但会降低加工性能并提高生产成本。在现有的技术条件下，LowDk 的玻璃纤维一般具备高质量分数的 SiO2 或高质量分数的 B2O3，亦或者是同时具备，如日本旭硝子株式会社开发的 D-玻纤，其 Dk 仅为 4.1，相比 E-玻纤降低了 38%。但碱金属和碱土金属氧化物含量的降低会导致成纤温度升高，加工性能变差，且因为 B2O3 价格昂贵，生产成本会显著提高。

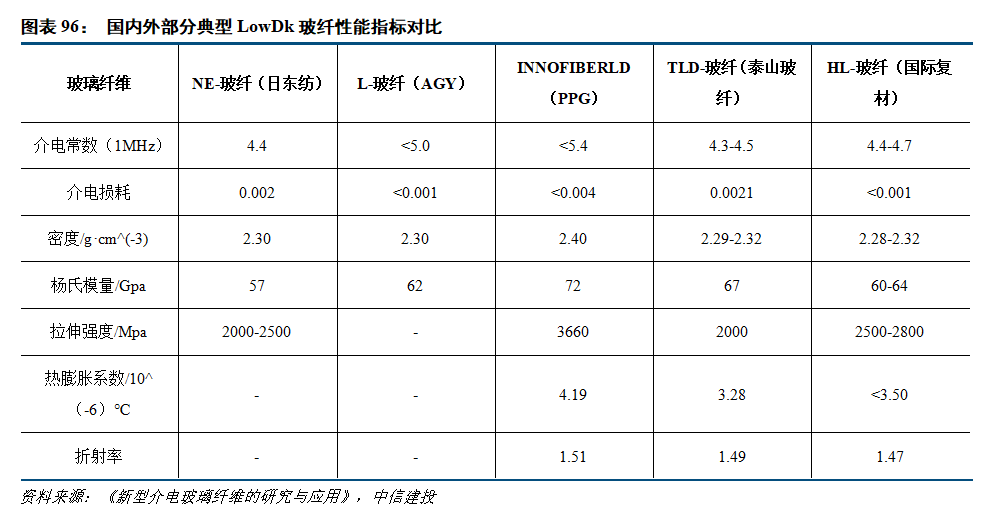

日本技术实力领先，中国企业市场份额有望快速提升。日本的 LowDk 玻纤发展较早，技术领先，此外美国、中国台湾、中国大陆的相关企业也占据一定市场份额。据 QYR（恒州博智） 统计，全球低介电玻璃纤维核心厂商有日东纺、AGY、台玻、富乔和泰山玻纤等，前五大厂商占有全球大约 93% 的份额。目前市场上成熟的 LowDk 玻纤主要有日本东纺的 NE 低介电玻璃纤维、AGY 的 L-glass 低介电玻璃纤维、泰山玻璃纤维有限公司的 TLD－glass 低介电玻璃纤维和重庆国际复合材料有限公司的 HL 低介电玻璃纤维等。

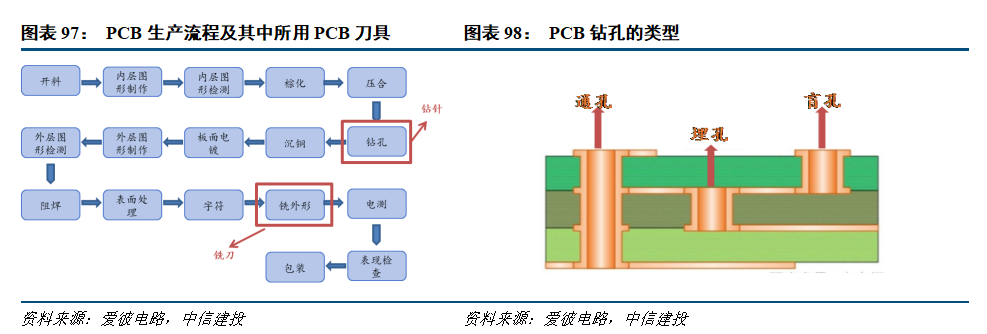

3）PCB 刀具：PCB 刀具是用于 PCB 电路板的特殊切削工具。PCB 刀具通常由硬质合金制成，具有高硬度和耐磨性，可以在 PCB 板上进行精确、高效的切割、开槽、铣削和钻孔等操作。常见的 PCB 刀具包括钻头、铣刀、V 槽刀及其他 PCB 专用特种刀具。
PCB 刀具具有高效性、精确性、耐磨性、多适用性的优点。高效性方面，PCB 刀具能够高效地削除电路板上的材料，提高生产效率；精确性方面，能够精确地切割、孔加工和铣削 PCB，保证电路板的质量；耐磨性方面，PCB 刀具通常采用高硬度和耐磨性材料制成，具有较长的使用寿命；适用性方面，能够处理不同种类的基板材料，如 FR-4、金属基板等。以钻针为例，其主要用于 PCB 制程中的钻孔工序，包括钻出通孔、盲孔等，或对已有的孔进行扩孔。
常见的 PCB 刀具有钻头、铣刀、v 槽刀和清洁刀等。钻头用于在 PCB 板上钻孔，通常使用微细的钻尖，可以实现高精度的孔径和孔位。铣刀用于去除 PCB 板表面的材料，通常通过旋转刀具和移动 PCB 来削减材料，以实现平整的表面或特定形状的切割。V 槽刀用于在 PCB 板表面开槽，通常采用 V 形的刀口设计，可用于切割出直角边界、倒角或者打入标记。切割刀则用于将整个 PCB 板分割成所需的尺寸，通常使用圆盘形或环形刀片，可以快速而准确地切割 PCB 板。清洁刀用以去除 PCB 表面的毛刺和残留物，以确保板子的表面平整、干净，并提供更好的电气连接性。

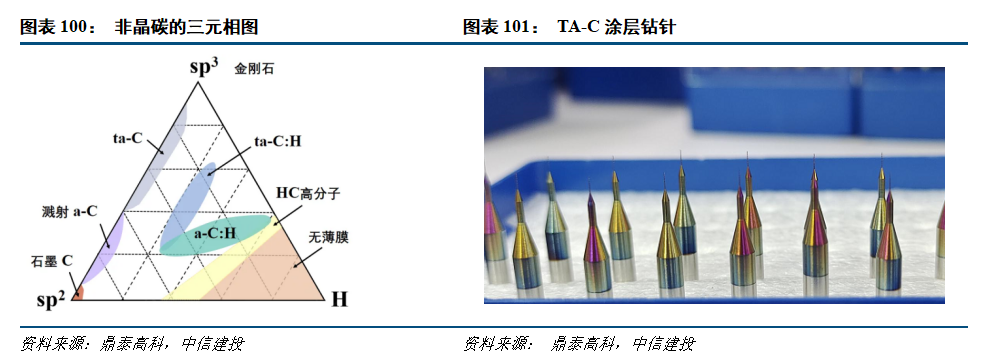

涂层技术能提升 PCB 刀具性能与寿命。涂层是刀具非常常见的一项工艺，在刀具形成后，外发涂层会让刀具的整体质量更加优秀，在润滑、抗耐磨、排屑等方面实现较大提升，涂层其实也分为很多不同的样式，常见的钻头涂层有黄钛 TIN，紫钛高铝钛等。一般涂层刀具的切削力比未涂层刀具平均降低 15%-20% 左右，与之对应的则是涂层刀具寿命的提升。ta-C 是一种无氢 DLC 涂层，其 sp³与 sp²键比值高，具有极高硬度和强润滑性，ta-C 涂层显著提升了孔位精度和加工品质，在有效降低断针发生几率、防止涂层钻针粘着，改善排尘等方面发挥重要作用。薄而光滑和高硬度等特点充分保证了刃口锋利，可应用于加工有色金属复合材料、中高 TG、无卤素高速板、软板、铝基板、封装板等。

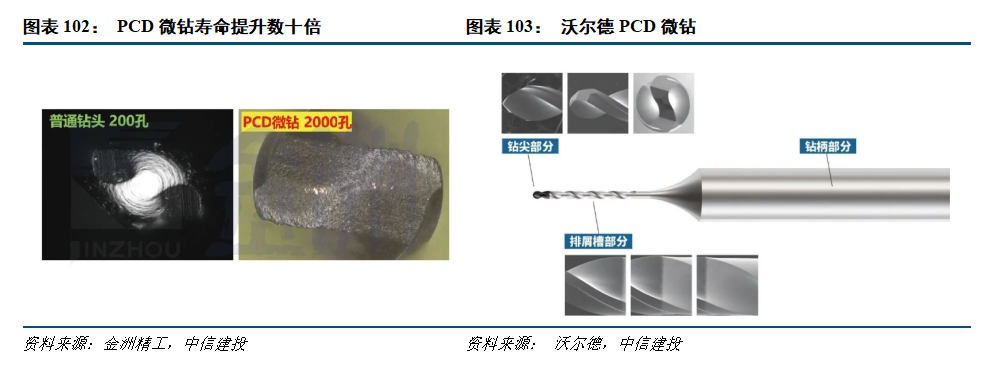

PCD 钻针是 PCB（印制电路板） 钻针中适配高精度、高硬度加工需求的高性能品类，其核心优势源于关键材质——PCD 即聚晶金刚石，由金刚石微粉在高温高压环境下与结合剂烧结而成，这种材质赋予了钻针远超传统硬质合金钻针的卓越性能。它的硬度接近天然金刚石，耐磨性极强，在连续钻孔过程中能有效减少刃口磨损，不仅大幅降低了钻针的更换频率，还能长期维持稳定的钻孔精度，避免出现孔径偏差、孔壁粗糙、毛刺过多等影响 PCB 质量的问题。同时，PCD 材质的导热性优良，钻孔时产生的热量可快速传导扩散，减少高温对 PCB 基板材料的热损伤，尤其适配批量精密钻孔场景。在加工 7135D、Q 布等高磨耗板材时, 普通钻头仅能完成百孔级加工，PCD 微钻已实现数千孔的稳定输出，寿命提升数十倍至百倍。使用 PCD 加工过程中，孔壁质量大幅提升，确保孔壁光滑均匀，为精密电路构筑提供可靠保障。
4） 电解铜箔：PCB 铜箔是印制电路板 （PCB） 的核心导电材料，具有导电性强、厚度均匀性好、与基材结合力优异等特点，直接影响 PCB 的信号传输效率、散热性能和机械强度，是连接 PCB 各层电路的 「神经中枢」。
从技术属性看，电解铜箔与压延铜箔是PCB用铜箔的两大品类，其中电解铜箔因生产效率高、厚度可控性强（可至1μm以下）、成本相对较低，是中高端PCB的主流选择。根据应用领域电解铜箔可分为锂电铜箔和标准铜箔；根据铜箔厚度不同，可以分为极薄铜箔(≤6μm)、超薄铜箔(6-12μm)、薄铜箔(12-18μm)、常规铜箔(18-70μm) 和厚铜箔(>70μm)；根据表面状况不同可以分为双面光铜箔、双面毛铜箔、双面粗铜箔、单面毛铜箔和低轮廓铜箔 (RTF 铜箔、VLP 铜箔、HVLP 铜箔) 等。
一般铜箔指不考虑电性的铜箔，品质好坏主要决定因素是铜箔在 CCL 的抗剥离力，只要将铜箔表面粗糙度变大即可，铜箔表面粗糙度愈大，铜箔在 CCL 的抗剥离力愈大；在高频讯号传输时电子受到趋肤效应影响，电子会走铜的表面，面粗糙度愈小，SI 愈好。高速铜箔的核心技术点在于讯号完整性 （SI），在高速铜箔领域，铜箔的表面粗糙度作为最直接影响信号完整性的因素，被当做是衡量铜箔传输性能的重要指标。

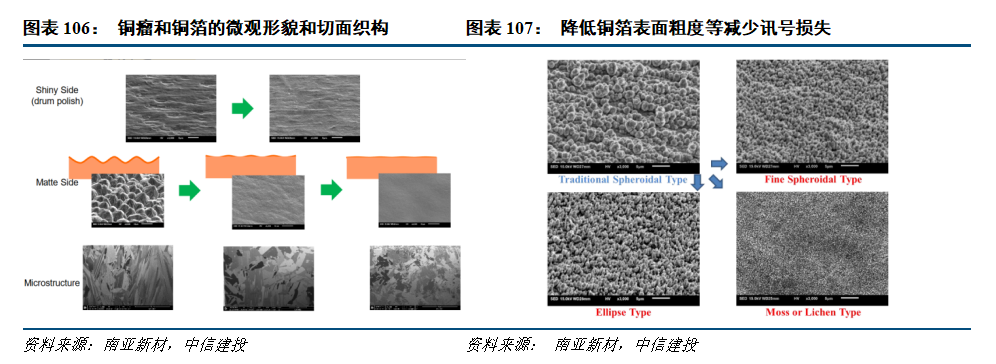

不同铜箔的有着不同的接触粗糙度与光学粗糙度。铜箔接触粗糙度是指用金刚石探针在铜箔表面直接扫描得到的微观峰谷高度指标 （常用 Ra、Rz 表示），它量化了铜箔与基材或信号电流之间的 「物理接触面」 起伏程度，数值越小，铜面越平滑，趋肤损耗越低；光学粗糙度是指利用白光干涉或激光共聚焦等无接触光学手段，扫描铜箔表面后获得的微观三维形貌参数 （常用 Ra、Rz、Sdr 表示），它反映铜面真实峰谷与比表面积，数值越小表明表面越 「镜面」，与接触粗糙度差异随平滑度提升而缩小。
随着 PCB 板信号速率变高，对 SI 的要求愈高，即对铜箔表面粗糙度有更高要求。例如，PCIe-6.0 与 224GPAM4 的信号 Nyquist 频点高达 56GHz，趋肤深度仅 0.28μm；HVLP4（Rz≈1μm） 已无法保证信号完整性，HVLP5（Rz ≤0.8 μm） 成为 「硬门槛」。

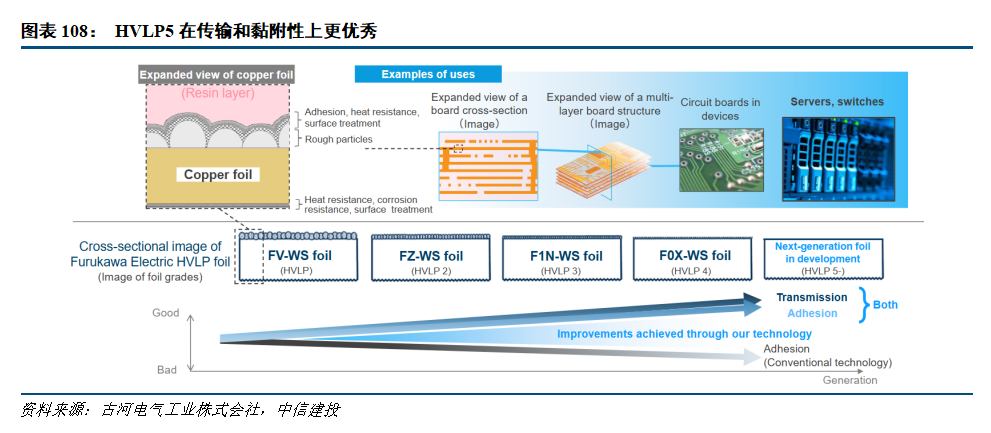

HVLP5 是目前商用领域信号损耗最低的铜箔之一。HVLP5 的表面粗糙度 （Rz） 进一步降低至 0.8μm 以下，部分产品甚至可以做到更低。这种极致平滑的表面最大程度地减少了趋肤效应带来的信号衰减，成为当前高速覆铜板优选铜箔。
风险提示：
北美经济衰退预期逐步增强，宏观环境存在较大的不确定性，国际环境变化影响供应链及海外拓展；芯片紧缺可能影响相关公司的正常生产和交付，公司出货不及预期；疫情影响公司正常生产和交付，导致收入及增速不及预期；信息化和数字化方面的需求和资本开支不及预期；市场竞争加剧，导致毛利率快速下滑；主要原材料价格上涨，导致毛利率不及预期；汇率波动影响外向型企业的汇兑收益与毛利率；人工智能技术进步不及预期；汽车与工业智能化进展不及预期；半导体扩产不及预期等。
（文章来源：财联社）
(责任编辑：70)
